孔板流量計

優量孔板流量計、V錐流量計
（具有國家認可的V椎流量計孔板流量計制造資質，中國具有影響力的孔板流量計V椎流量計廠家之一）
計量器具生產許可證: 蘇制02000305號　

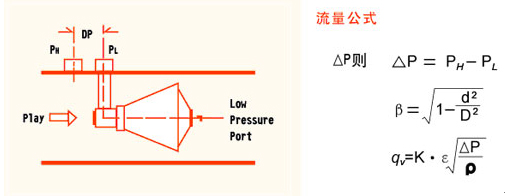

產品特點 1、  安裝要求低：前0-3D直管段、后0-1D直管段， 2、  量程比寬：通常為10∶1，選擇合適的參數最高可做到50∶1 3、  壓損小：同樣的β值，壓損是孔板1/3～1/5 4、  耐磨損：流線型錐形體節流后，在錐形體表面產生真空層效應，使得錐形體不易磨損 5、  不堵塞、不粘附：錐形徹底吹掃式設計避免了流體中的殘渣、凝結物或顆粒的滯留 6、  長期穩定性好：β值可長期不變，并保證長期精確測量 7、  精度高：±0.5% 8、  重復性好：優于0.1% 9、  信號穩定："信號波動"是孔板的1/10 10、 β值范圍寬：V錐流量傳感器獨特的幾何形狀允許有廣泛的β值范圍 11、 管徑范圍寬：管徑尺寸從15mm到2000mm 12、 可測高溫、高壓介質：工作溫度最高850℃,最大壓力40MPa。 13、 可測臟污介質（焦爐煤氣、高爐煤氣、原料油、渣油等） 14、 可測氣液兩相介質（濕氣、冷凝水等）

適用介質 1.氣體 煤氣：焦爐煤氣、高爐煤氣、城市煤氣 天然氣：包括含濕量５％以上的天然氣 各種碳氫化合物氣體：烷烴類，烯烴類等氣體 各種氣體制造：氫、氦、氬、氧、氮氣等 腐蝕性氣體：濕的氯化物氣體等 空氣：包括含水，含塵埃的空氣、壓縮空氣等 煙道氣：各種鍋爐、加熱爐排放的煙道氣 ２.蒸汽 飽和蒸汽、過熱蒸汽 ３.液體 油類：原油、燃料油、含水乳化油、柴油等 水：原水、飲用水、生產水、污水等 各種水溶液：酸、堿、鹽水溶液等 有機物化學品：甲醇、乙二醇、二甲苯等 4.特殊液體 油＋HC氣＋沙 加氣的水：H2O+N2+空氣；H2O+CO2等 產品類型 連接方式：法蘭（平焊和對焊） 口徑：15mm－2000mm 取壓方式：承插焊,法蘭,螺紋 壓力：0－40MPa 溫度：-40－850℃ 材質：304不銹鋼、316L不銹鋼、20#碳鋼（詳見選型表） 應用：液體,氣體,蒸汽 適用介質：廣泛地應用于市政、電力、化工、石油化工、冶金、食品加工等行業中流量測量，幾乎適用于所有氣體、液體介質。

孔板流量計概述
一體化節流式流量計和差壓變送器做成一體。差壓變送器與流量顯示設備通過模擬信號（4~20mA）或數字信號（HART協議）的通訊，構成流量測量系統。本系統采用數字通訊方式（HART協議）流量測量范圍可達10:1或更寬。一體化節流式流量計繼承了節流式介質適應好（液體、氣體、蒸汽通用），無運動部件，無需實際標定（可采用幾何測量方法進行干校驗）、耐高溫高壓、耐沖擊不易變形等優點。同時本系統設計了防凍式隔離器，儀表部需保溫、伴熱及冷凝器，使結構更為合理，便于安裝，大大減少了維護量。
一體化節流式流量計可采用多種節流件。本公司優選的節流件為符合ISO 5167-1和GB/T 2624-93的ISA1932噴嘴（以下簡稱噴嘴）。其主要特點及功能如下：
噴嘴節流件阻力損失小（在同樣流量和相同β值情況為孔板的60%左右）
噴嘴與孔板相比沒有孔口鈍化的問題，并且耐沖擊不易變形
噴嘴節流件的檢定周期長（4年）
定值（孔徑定值）節流件互相性好，降低了節流件造價
由于采用防凍式隔離器大大縮短了引壓管長度，故障率低，動態特性好
配置普通差壓變送器和普通流量顯示設備的一體化節流式流量計在流量或管道工況發生變化時，在不更換節流件的情況下，采用《LG-94-01版節流裝置設計計算機管理軟件》重新計算出流出系數C、可膨脹系數ε、滿度差壓值（或滿度流量值），重新修改流量顯示設備的設置和調整差壓變送器量程
配置智能型差壓變送器的一體化節流式流量計，可實現寬量程檢測。流量測量可達10:1或更寬。

DN300mm孔板(測煤氣、6000m3/h)	差壓變送器(1KPa)

您的孔板流量計，準嗎？
國家認可制造資質,經第三方權威檢測，優量流量計放心!
